項目 |

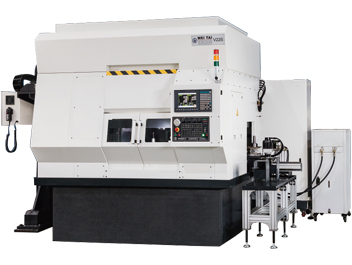

WT-V22 |
|
|
重要諸元 |
X軸行程 |
740mm |
|
Y軸行程 |
80mm |
|
|
Z軸行程 |
175mm |
|
|
A軸傾斜角度範圍 |
(-20°~90°) |
|
|
工作主軸鼻端至加工主軸距離 |
200 |
|
|
主軸 |
工作主軸鼻端規格 |
A2-6 |
|
主軸轉速 |
4500rpm選配 |
|
|
工作主軸馬達 |
5kw選配 |
|
|
主軸夾具 |
德制筒夾/選配 |
|
|
加工主軸 |
DGZX-15010(24kw) |
|
|
加工主軸內孔規格 |
HSK63 |
|
|
三軸進給 |
X軸快速進給速率 |
30m/min.選配 |
|
Y軸快速進給速率 |
30m/min.選配 |
|
|
Z軸快速進給速率 |
30m/min.選配 |
|
|
精度 |
定位精度 |
0.008mm |
|
重現精度 |
0.005mm |
|
|
一般規格 |
控制器 |
SIEMENS/FANUC/SYNTEC選配 |
|
總功率 |
35kw |
|
|
氣壓需求 |
6kg/cm ^2 |
|
|
機器重量 |
17,000kg |
|
|
機械佔地面積(長*寬*高) |
4,000*3,700*2,500mm |
|
